آنالیز XRF یا طیف‌سنجی فلورسانس اشعه ایکس، یکی از روش‌های پرکاربرد برای شناسایی ترکیب عنصری مواد است. با این روش می‌توان مشخص کرد چه عناصری در یک نمونه وجود دارند و در شرایط مناسب، مقدار یا درصد آن‌ها را نیز اندازه‌گیری کرد. به همین دلیل XRF در بررسی سنگ و مواد معدنی، فلزات و آلیاژها، خاک، سیمان، شیشه، سرامیک و بسیاری از مواد صنعتی کاربرد دارد.
مزیت مهم XRF این است که در بسیاری از کاربردها بدون تخریب قابل توجه نمونه و با آماده‌سازی نسبتاً ساده انجام می‌شود. البته نوع دستگاه، نوع نمونه، عنصر مورد بررسی، غلظت آن و نحوه آماده‌سازی همگی بر نتیجه نهایی تأثیر دارند. در ادامه این مقاله از سایت فیدار شیمی جم بدون ورود به جزئیات پیچیده فیزیکی، بررسی می‌کنیم XRF چگونه کار می‌کند، چه عناصری را تشخیص می‌دهد، نتیجه آن چه اطلاعاتی در اختیار ما قرار می‌دهد و چه زمانی انتخاب مناسبی برای آنالیز یک نمونه است.
آنالیز XRF چیست؟
XRF مخفف X-Ray Fluorescence به معنی «فلورسانس اشعه ایکس» است. در این روش نمونه در معرض پرتو X قرار می‌گیرد و پرتوهای فلورسانس منتشرشده از عناصر نمونه برای شناسایی ترکیب عنصری آن بررسی می‌شوند؛ سازوکار این روش در منابع علمی Thermo Fisher Scientific نیز به‌صورت کامل توضیح داده شده است.
اتم‌های موجود در نمونه در اثر دریافت انرژی برانگیخته می‌شوند و سپس پرتوهای X ثانویه‌ای منتشر می‌کنند که مشخصات آن‌ها برای عناصر مختلف متفاوت است. دستگاه XRF با اندازه‌گیری این پرتوها می‌تواند عناصر موجود در نمونه را شناسایی کند. به بیان ساده، هر عنصر یک الگوی مشخص از پرتوهای فلورسانس ایجاد می‌کند که مانند یک اثر انگشت برای شناسایی آن عمل می‌کند. همین ویژگی امکان استفاده از XRF برای آنالیز کیفی و کمی مواد را فراهم می‌کند.

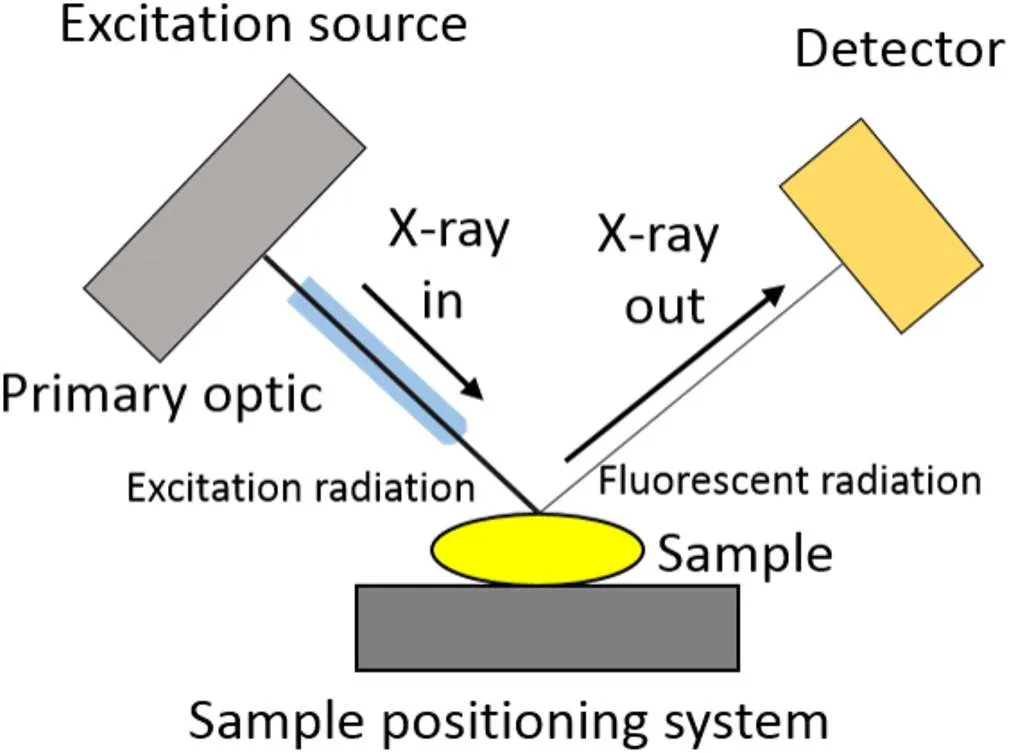

دستگاه XRF چگونه عناصر موجود در نمونه را شناسایی می‌کند؟
فرایند کار را می‌توان در سه مرحله خلاصه کرد:
- تابش پرتو X: دستگاه پرتو X را به سطح نمونه می‌تاباند.
- برانگیخته شدن اتم‌ها: انرژی پرتو باعث تغییر در وضعیت الکترون‌های اتم‌های نمونه و انتشار پرتو X ثانویه می‌شود.
- شناسایی عناصر: آشکارساز، انرژی و شدت پرتوهای منتشرشده را اندازه‌گیری می‌کند و دستگاه از این اطلاعات برای تشخیص عناصر و در آنالیز کمی، تعیین غلظت آن‌ها استفاده می‌کند.
در طیف حاصل، موقعیت یا انرژی پیک‌ها در شناسایی نوع عنصر و شدت پیک‌ها در تحلیل مقدار آن نقش دارد.
آنالیز XRF چه عناصری را شناسایی می‌کند؟
پاسخ دقیق به این سؤال به نوع و پیکربندی دستگاه XRF بستگی دارد. بنابراین نمی‌توان یک محدوده ثابت را برای تمام دستگاه‌ها اعلام کرد. برای نمونه، برخی سیستم‌های آزمایشگاهی پیشرفته محدوده‌ای از بریلیم (Be) تا اورانیوم (U) را پوشش می‌دهند، در حالی که محدوده یک دستگاه EDXRF یا XRF پرتابل ممکن است متفاوت باشد.
در کاربردهای رایج، XRF برای بررسی بسیاری از عناصر موجود در مواد معدنی، فلزات، آلیاژها و مواد صنعتی استفاده می‌شود.
| گروه | نمونه عناصر قابل بررسی |
|---|---|
| عناصر متداول در مواد معدنی | Si، Al، Fe، Ca، Mg، K، Ti |
| عناصر فلزی | Cu، Zn، Ni، Cr، Co، Mn |
| عناصر سنگین‌تر | Pb، Ba، Sr، Zr |
| عناصر موجود در برخی آلیاژها | Fe، Ni، Cr، Cu، Zn، Ti |
این جدول به معنی قابل اندازه‌گیری بودن تمام عناصر فوق با هر دستگاه و در هر غلظتی نیست. حد تشخیص، ماتریس نمونه، کالیبراسیون و مشخصات دستگاه باید برای هر پروژه در نظر گرفته شوند.
برای انتخاب مدل مناسب دستگاه XRF براساس نوع آنالیز آزمایشگاه با کارشناسان فیدار شیمی جم تماس بگیرید.

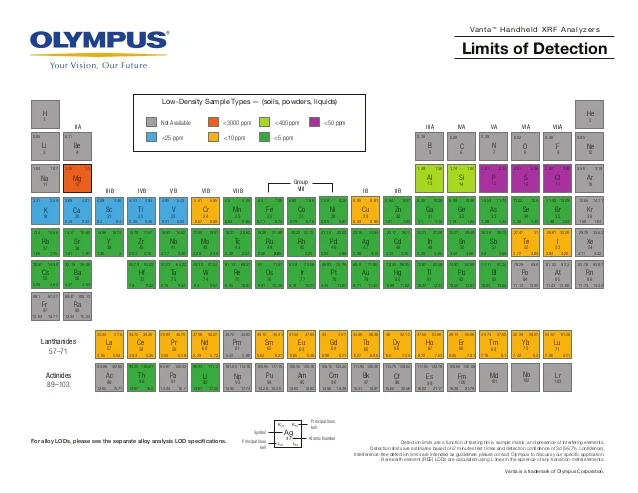

XRF در شناسایی کدام عناصر محدودیت دارد؟
یکی از نکاتی که پیش از انتخاب XRF باید بررسی شود، عملکرد دستگاه برای عناصر سبک است. توانایی اندازه‌گیری این عناصر بین دستگاه‌ها یکسان نیست. برای مثال، سیستم‌های WDXRF آزمایشگاهی پیشرفته می‌توانند عناصر با عدد اتمی پایین‌تری را نسبت به بسیاری از سیستم‌های متداول اندازه‌گیری کنند.
غلظت بسیار پایین عنصر نیز می‌تواند مسئله‌ساز باشد. بنابراین سؤال درست فقط این نیست که «آیا XRF این عنصر را تشخیص می‌دهد؟»؛ بلکه باید پرسید آیا دستگاه مورد استفاده می‌تواند این عنصر را در ماتریس و غلظت موردنظر با کیفیت لازم اندازه‌گیری کند؟
نتیجه آنالیز XRF چه اطلاعاتی به ما می‌دهد؟
خروجی XRF می‌تواند اطلاعات کیفی و کمی درباره ترکیب عنصری نمونه ارائه کند. در نتیجه این آنالیز معمولاً با دو سؤال اصلی سروکار داریم: «چه عناصری وجود دارند؟» و «مقدار هر عنصر چقدر است؟»
-
شناسایی کیفی عناصر موجود در نمونه
در آنالیز کیفی، هدف مشخص کردن نوع عناصر موجود در نمونه است. انرژی پرتوهای فلورسانس مشخصه به دستگاه کمک می‌کند عناصر مختلف را از یکدیگر تشخیص دهد. برای مثال، بررسی یک نمونه معدنی ممکن است حضور عناصری مانند آهن، سیلیسیم، کلسیم یا تیتانیوم را نشان دهد. در این مرحله تمرکز اصلی روی حضور یا عدم حضور عناصر است.
-
تعیین مقدار و درصد عناصر
XRF می‌تواند علاوه بر شناسایی عناصر، برای آنالیز کمی نیز مورد استفاده قرار گیرد. در این حالت، شدت سیگنال‌های اندازه‌گیری‌شده همراه با روش‌های کالیبراسیون و پردازش داده برای تعیین غلظت عناصر استفاده می‌شود. خروجی بسته به دستگاه، روش اندازه‌گیری و نوع گزارش می‌تواند به شکل درصد وزنی یا واحدهای غلظتی دیگر ارائه شود. بنابراین تفسیر عدد بدون توجه به روش اندازه‌گیری و شرایط نمونه می‌تواند گمراه‌کننده باشد.
چه نمونه‌هایی را می‌توان با XRF آنالیز کرد؟
یکی از نقاط قوت XRF تنوع نمونه‌هایی است که می‌توان با آن بررسی کرد. دستگاه‌های آزمایشگاهی XRF بسته به مدل و تجهیزات می‌توانند نمونه‌های جامد، پودر، گرانول، مایع، قرص فشرده و نمونه‌های ذوب‌شده را آنالیز کنند.
| نوع نمونه | نمونه کاربرد |
|---|---|
| سنگ و مواد معدنی | تعیین ترکیب عنصری |
| فلز و آلیاژ | شناسایی و کنترل ترکیب عناصر |
| خاک و رسوبات | بررسی عناصر موجود |
| پودر | تعیین ترکیب مواد |
| سیمان | کنترل مواد اولیه و محصول |
| شیشه و سرامیک | بررسی ترکیب عنصری |
| برخی نمونه‌های مایع | اندازه‌گیری عناصر با تجهیزات و آماده‌سازی مناسب |
این تنوع به این معنی نیست که تمام نمونه‌ها را می‌توان بدون آماده‌سازی وارد دستگاه کرد. روش آماده‌سازی باید متناسب با ماهیت نمونه و دقت مورد انتظار انتخاب شود.
کاربرد آنالیز XRF در صنعت و آزمایشگاه چیست؟
XRF در کنترل کیفیت، شناسایی مواد و بررسی ترکیب عنصری در صنایع مختلف کاربرد دارد. از جمله حوزه‌های شناخته‌شده آن می‌توان به معدن و زمین‌شناسی، فلزات، سیمان، شیشه و سرامیک، پتروشیمی، مواد محیط‌زیستی و علوم مواد اشاره کرد.
-
آنالیز سنگ‌ها و مواد معدنی
در زمین‌شناسی، معدن و فرآوری مواد معدنی، شناخت ترکیب عنصری نمونه اهمیت زیادی دارد. XRF می‌تواند برای بررسی عناصر موجود در سنگ، خاک، کانسنگ و سایر نمونه‌های زمین‌شناسی مورد استفاده قرار گیرد. به همین دلیل این روش در مراحل مختلف اکتشاف، بررسی مواد اولیه و کنترل فرایندهای معدنی کاربرد دارد.
-
بررسی فلزات و آلیاژها
ترکیب عناصر یکی از مشخصه‌های مهم فلزات و آلیاژها است. XRF امکان بررسی سریع عناصر موجود در بسیاری از آلیاژها را فراهم می‌کند و می‌تواند در شناسایی مواد، کنترل ترکیب و کنترل کیفیت مورد استفاده قرار گیرد. برای مثال، عناصری مانند Cr، Ni و Mo در برخی آلیاژهای فولادی یا Cu و Zn در آلیاژهای مس می‌توانند بخشی از آنالیز عنصری باشند. نوع دستگاه و روش اندازه‌گیری باید متناسب با آلیاژ و عناصر هدف انتخاب شود.
-
آنالیز خاک، سیمان، شیشه و سرامیک
در سیمان، شیشه و سرامیک، ترکیب مواد اولیه مستقیماً با کنترل فرایند تولید ارتباط دارد. XRF در این صنایع برای بررسی ترکیب عنصری مواد اولیه و محصولات مورد استفاده قرار می‌گیرد. در نمونه‌های خاک و مواد محیط‌زیستی نیز این روش برای بررسی عناصر و برخی آلاینده‌های غیرآلی کاربرد دارد.
نمونه برای آنالیز XRF چگونه آماده می‌شود؟
آماده‌سازی نمونه یکی از عوامل مهم در کیفیت نتیجه XRF است. هرچند این روش در مقایسه با بعضی تکنیک‌های دیگر می‌تواند آماده‌سازی ساده‌تری داشته باشد، ساده بودن به معنی بی‌اهمیت بودن آماده‌سازی نیست.
-
آماده‌سازی نمونه‌های جامد و فلزی
سطح نمونه جامد باید تا حد امکان نماینده واقعی ماده مورد بررسی باشد. ناهمواری، آلودگی سطح، پوشش‌ها یا اکسیدشدگی می‌توانند در برخی اندازه‌گیری‌ها نتیجه را تحت تأثیر قرار دهند. روش آماده‌سازی دقیق به جنس نمونه، هدف آزمایش و نوع دستگاه وابسته است و ممکن است شامل تمیزکاری، برش، ماشین‌کاری یا پولیش سطح باشد.
-
آماده‌سازی نمونه‌های پودری
در نمونه‌های پودری، اندازه ذرات و همگن بودن نمونه اهمیت بیشتری پیدا می‌کند. نمونه ممکن است به‌صورت پودر آزاد، قرص فشرده یا در برخی کاربردها به شکل مهره ذوب‌شده (Fused Bead) آماده شود. مطالعات و دستورالعمل‌های فنی XRF نشان می‌دهند اندازه ذرات، فشردگی و وجود فضای خالی میان ذرات می‌توانند روی سیگنال و دقت اندازه‌گیری اثر بگذارند.
مزایا و محدودیت‌های آنالیز XRF
هیچ روش آنالیزی برای تمام نمونه‌ها و تمام اهداف بهترین انتخاب نیست. XRF نیز در کنار مزایای مهم خود محدودیت‌هایی دارد که باید پیش از انتخاب روش در نظر گرفته شوند.
| مزایای XRF | محدودیت‌های XRF |
|---|---|
| سرعت مناسب آنالیز | محدودیت بیشتر برخی دستگاه‌ها برای عناصر سبک |
| بررسی هم‌زمان چند عنصر | وابستگی عملکرد به نوع و ماتریس نمونه |
| آماده‌سازی نسبتاً ساده برای بسیاری از نمونه‌ها | تأثیر ناهمگنی نمونه بر کیفیت نتیجه |
| امکان آنالیز غیرمخرب در بسیاری از کاربردها | محدودیت در برخی غلظت‌های بسیار پایین |
| کاربرد برای نمونه‌های متنوع | اهمیت کالیبراسیون و آماده‌سازی صحیح |
یکی از مزیت‌های عملی XRF این است که در بسیاری از کاربردها نمونه پس از اندازه‌گیری قابل نگهداری یا بررسی مجدد است. در مقابل، زمانی که هدف اندازه‌گیری یک عنصر در غلظت بسیار پایین یا ماتریسی پیچیده باشد، باید ابتدا بررسی شود که XRF از نظر حد تشخیص و دقت برای آن پروژه مناسب است یا خیر.
تفاوت XRF و XRD چیست؟
شباهت اسمی این دو روش گاهی باعث اشتباه می‌شود. دستگاه XRD و XRF هر دو از پرتو X استفاده می‌کنند، اما اطلاعات یکسانی از نمونه ارائه نمی‌دهند. برای مطالعه بیشتر درباره تفاوت XRD و XRF این مقاله را از دست ندهید.
| XRD | XRF |
|---|---|
| بررسی ساختار و فازهای کریستالی | بررسی ترکیب عنصری |
| به شناسایی فازهای بلوری کمک می‌کند | مشخص می‌کند چه عناصری وجود دارند |
| مناسب آنالیز ساختاری و فازی | مناسب آنالیز عنصری |
| پاسخ به سؤال «چه فازهای کریستالی در نمونه وجود دارد؟» | پاسخ به سؤال «نمونه از چه عناصری تشکیل شده؟» |
فرض کنید نمونه‌ای حاوی آهن باشد. XRF می‌تواند حضور و مقدار آهن را بررسی کند، اما صرف دانستن عنصر آهن برای تعیین فاز بلوری موجود در نمونه کافی نیست. برای بررسی ساختار و فازهای کریستالی، آنالیز XRD اطلاعات متفاوتی ارائه می‌دهد. به همین دلیل در برخی پروژه‌های شناسایی مواد، نتایج XRF و XRD در کنار یکدیگر استفاده می‌شوند؛ یکی اطلاعات عنصری و دیگری اطلاعات فازی و ساختاری را تکمیل می‌کند. برای آشنایی با دستگاه XRD مقاله دستگاه XRD چیست را مطالعه کنید.
چه زمانی XRF انتخاب مناسبی برای آنالیز نمونه است؟
انتخاب XRF باید از سؤال پژوهش یا مسئله صنعتی شروع شود. زمانی که هدف اصلی شناخت ترکیب عنصری نمونه باشد، XRF یکی از روش‌هایی است که ارزش بررسی دارد.
برای انتخاب سریع‌تر می‌توان از این راهنما استفاده کرد:
- می‌خواهید بدانید چه عناصری در نمونه وجود دارند؟ → XRF را بررسی کنید.
- می‌خواهید مقدار عناصر را تعیین کنید؟ → XRF می‌تواند مناسب باشد، اما محدوده غلظت و دقت موردنیاز باید بررسی شود.
- می‌خواهید فازهای کریستالی نمونه را شناسایی کنید؟ → XRD ارتباط بیشتری با این هدف دارد.
- به دنبال اندازه‌گیری مقادیر بسیار کم یک عنصر هستید؟ → حد تشخیص XRF را با روش‌های جایگزین متناسب با نمونه مقایسه کنید.
- نمونه ناهمگن یا پودری دارید؟ → روش آماده‌سازی نمونه پیش از آنالیز اهمیت ویژه‌ای خواهد داشت.
بنابراین انتخاب روش آنالیز فقط براساس نام دستگاه انجام نمی‌شود. نوع نمونه، عنصر هدف، غلظت مورد انتظار، دقت موردنیاز و اطلاعاتی که قرار است از آزمایش به دست آید باید هم‌زمان بررسی شوند.
سوالات متداول درباره آنالیز XRF
بله، XRF علاوه بر شناسایی کیفی عناصر می‌تواند برای آنالیز کمی و تعیین غلظت آن‌ها نیز استفاده شود. کیفیت نتیجه کمی به عواملی مانند دستگاه، کالیبراسیون، ماتریس و آماده‌سازی نمونه وابسته است.
XRF به‌طور کلی یک روش غیرمخرب شناخته می‌شود و در بسیاری از کاربردها ساختار اصلی نمونه در فرایند اندازه‌گیری از بین نمی‌رود. بااین‌حال ممکن است برای آماده‌سازی بعضی نمونه‌ها به آسیاب، برش، پولیش یا عملیات دیگری نیاز باشد.
مقدار موردنیاز یک عدد ثابت برای تمام آزمایش‌ها نیست و به نوع نمونه، ابعاد نگهدارنده نمونه، دستگاه و روش آماده‌سازی بستگی دارد. بهتر است پیش از ارسال نمونه، شرایط آزمایشگاه یا مشخصات دستگاه مورد استفاده بررسی شود.
XRF عمدتاً برای بررسی ترکیب عنصری استفاده می‌شود، در حالی که XRD اطلاعات مربوط به ساختار و فازهای کریستالی ماده را ارائه می‌دهد. در برخی پروژه‌ها استفاده مکمل از هر دو روش تصویر کامل‌تری از نمونه ایجاد می‌کند.
خیر. محدوده عناصر قابل اندازه‌گیری و حد تشخیص آن‌ها به نوع دستگاه و پیکربندی آن وابسته است. سیستم‌های مختلف EDXRF، WDXRF و دستگاه‌های پرتابل الزاماً عملکرد یکسانی ندارند.
آنالیز XRF روشی کاربردی برای شناسایی و اندازه‌گیری عناصر موجود در نمونه‌های مختلف است و در بررسی مواد معدنی، فلزات، خاک، سیمان، شیشه و بسیاری از مواد صنعتی کاربرد دارد. انتخاب این روش باید با توجه به نوع نمونه، عناصر هدف، غلظت مورد انتظار و دقت موردنیاز انجام شود. فیدار شیمی جم با ارائه تجهیزات و راهکارهای تخصصی آزمایشگاهی، می‌تواند در انتخاب دستگاه و تجهیزات متناسب با نیاز آزمایشگاه‌ها و مجموعه‌های صنعتی همراه شما باشد.
